Изменение неизменного

Изменение неизменного

Мы привыкли к тому, что степень сжатия и рабочий объем являются неизменными конструктивными параметрами автомобильного двигателя. Похоже, от этой привычки вскоре придется отвыкать. Тенденции развития моторостроения указывают на то, что будущее за двигателями с «изменяемыми неизменными». И это отнюдь не туманная перспектива — речь идет о будущем, которое стоит на пороге и уже стучится в дверь.

Пролог

Более 15 лет тому назад шведский концерн SAAB, известный эксперт в области моторных технологий, в очередной раз возмутил спокойствие мировой автомобильной общественности. На мотор-шоу 2000 года в Женеве он продемонстрировал сенсационный результат многолетней работы над проектом SVC (SAAB Variable Compression) – прототип искрового двигателя с механическим нагнетателем и переменной степенью сжатия. Общественность «возмутили» как фантастические мощностные характеристики агрегата, так и его скромный аппетит. Рядная «пятерка» объемом 1,6 л развивала номинальную мощность и максимальный крутящий момент, характерные для 3-литрового двигателя V-6 (225 л.с./5800 мин-1 и 333 Нм/4000 мин-1 соответственно). При испытаниях SVC-мотора в составе автомобиля SAAB 9-5 расход топлива в комбинированном цикле составил всего 8,3 л/100 км.

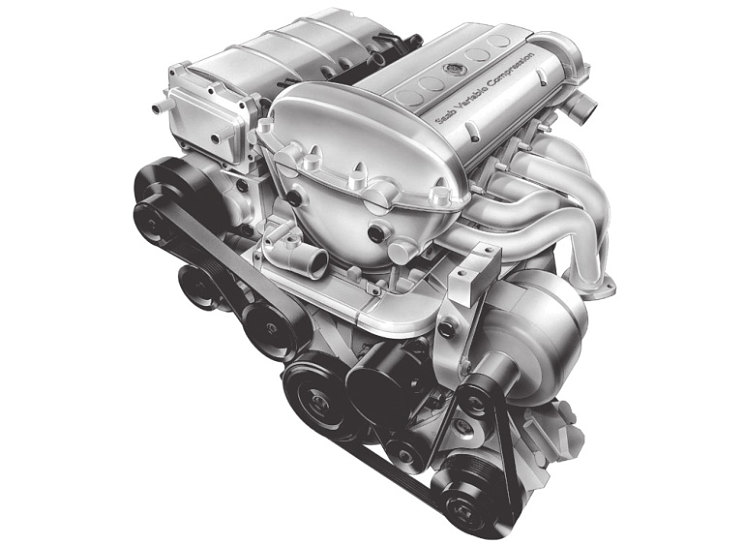

Возмутитель автомобильной общественности, прототип SVC
Возмутитель автомобильной общественности, прототип SVC

Столь великолепная комбинация компактности, тяговых характеристик, расхода топлива и соответственно токсичных выбросов сулила в наступившем XXI веке радужные перспективы и шведскому концерну, и всему мировому автопрому. Недаром SVC-концепт тут же был удостоен нескольких наград от устроителей женевской выставки и ряда автомобильных изданий. В восторженных комментариях многих серьезных автоспециалистов высказывалось мнение, что начало массового производства SVC-двигателей – дело двух-трех лет. Меж тем минуло уже без малого 15, а «саабов» с чудо-моторами нет как нет. Страсти вокруг нашумевшего SVC-проекта улеглись, свежей информации о его дальнейшей судьбе не найти. Горячие головы из числа поклонников SAAB «катят бочки» на руководство GM – мол, те специально заморозили проект, который грозил вбить кол в производство многолитровых «джи-эмовских» «бормотографов» и пустить под откос целую отрасль их американской промышленности. В общем, история любопытная. Можно сказать, детективная. Чтобы в ней объективно разобраться, нужно вначале понять, в чем суть идеи изменения неизменного.

На пальцах

Из теории тепловых машин, начало которой было положено в первой половине XIX века французским ученым и инженером Сади Карно, известно, что эффективность идеального термодинамического цикла (его термический КПД) увеличивается с ростом степени сжатия (ε) рабочего тела. Влияние степени сжатия на эффективность реальных тепловых машин – автомобильных ДВС – не столь однозначное. Теоретически обоснованному, «беспредельному» повышению степени сжатия препятствуют одновременно растущие механические потери на трение и газообмен, тепловые и механические нагрузки на детали двигателя, особенности автомобильных топлив и ряд других. Поэтому применительно к ДВС (определенной конструкции) можно говорить об оптимальном значении степени сжатия, при которой достигается максимум эффективного КПД, отвечающего за топливную экономичность и высокие мощностные характеристики. Точнее, о диапазоне оптимальных величин ε, поскольку на разных режимах работы двигателя степень воздействия ограничивающих факторов различна и наиболее эффективная работа может достигаться при разных степенях сжатия.

Возьмем, к примеру, атмосферные искровые двигатели с внешним смесеобразованием. Исследования показывают, что оптимальная степень сжатия для таких моторов лежит в пределах 13–15. Дальнейшее увеличение ε не приводит к заметному улучшению показателей двигателя из-за роста механических потерь. В то же время этот параметр у современных бензиновых двигателей обычно составляет величину порядка 10, т.е. существенно меньше оптимальной. Причина – стремление избежать детонации, опасность которой возникает прежде всего на режимах полной нагрузки, при высоких значениях давления и температуры в камере сгорания. Известно, что двигатель городского автомобиля работает с полностью открытым дросселем не более 10% времени эксплуатации. Это означает, что большую его часть он не добирает в мощности и неэкономно расходует топливо. Будь степень сжатия регулируемой, на режимах холостого хода и частичных нагрузок двигатель мог бы работать с оптимальной ε, и только на мощностных режимах она уменьшалась бы до безопасного уровня. Подсчитано, что эта мера позволила бы снизить потреб­ление бензина примерно на 10%. Не очень много, но и не мало, если принять во внимание огромное количество экс­плуатируемых «бен­зиномобилей». Сум­марная экономия нефти и сокращение выбросов в атмо­сферу были бы весьма ощутимыми.

Переменная степень сжатия сослужила бы добрую службу и дизельным двигателям. Современные дизели, большинство которых турбированные, также имеют степень сжатия, отличную от оптимальной. При конструировании дизелей ее выбирают из условия обеспечения устойчивого холодного пуска двигателя. В зависимости от конструкции мотора ε может принимать значения от 16 до 24, что выше оптимума. Излишне высокая степень сжатия, обусловленная приемлемыми пусковыми характеристиками, препятствует увеличению давления наддува, т.е. повышению удельной мощности дизелей. Одно из следствий высокой степени сжатия – большое максимальное давление в камере сгорания. При наддуве оно еще больше возрастает, что грозит превышением допустимых нагрузок на детали двигателя, снижением его ресурса и даже разрушением. Возможность гиб­ко регулировать степень сжатия турбодизелей позволила бы без проблем запускать двигатель при высокой ε, а на мощностных режимах снижать ее вплоть до 10–11, одновременно увеличивая давление наддува. Так можно значительно повысить мощность, не опасаясь превысить предельное давление сгорания. Отмеченные преимущества, которые сулят возможность регулирования степени сжатия, что называется, лежат на поверхности. Но все это цветочки, ягодки – впереди.

Два «дауна»

Не секрет, что появлением многих современных технологий в моторостроении мы обязаны борьбе за сокращение потребления топлива и уменьшения выбросов в атмосферу углекислого газа и прочих продуктов сгорания углеводородных топлив. Несмотря на достигнутые успехи, борьба отнюдь не закончена. Впереди двигателистов ожидают новые вызовы, об­условленные еще более жесткими экологическими нормами и возрастающими требованиями к ездовым характеристикам автомобилей. Ответом на новые вызовы становятся новые стратегии развития автомобильных двигателей. Большинство специалистов в области моторостроения сходятся во мнении, что в ближайшей перспективе особенно актуальными будут две взаимосвязанные стратегии: downsizing и downspeeding. Название первой в русской транскрипции произносится «даунсайзинг» и означает «снижение размеров», наименование второй, звучащее как «даунспидинг», означает «снижение частоты вращения». Уделим внимание обоим «даунам», поскольку они непосредственно касаются темы разговора.

«Даунсайзинг» подразумевает движение в двух направлениях: повышение мощности и крутящего момента двигателя без увеличения его рабочего объема или сокращение литража при неизменных выходных характеристиках. В обоих случаях увеличиваются удельные показатели двигателя, в частности литровая мощность, что служит достижению главной цели – уменьшению расхода топлива. Другими словами, речь идет о разработке компактных и одновременно мощных моторов. Такие агрегаты эффективнее используют топливо (особенно при частичных нагрузках) благодаря меньшим потерям на газообмен и трение, а также меньшим утечкам тепла от рабочего тела в стенки камеры сгорания.

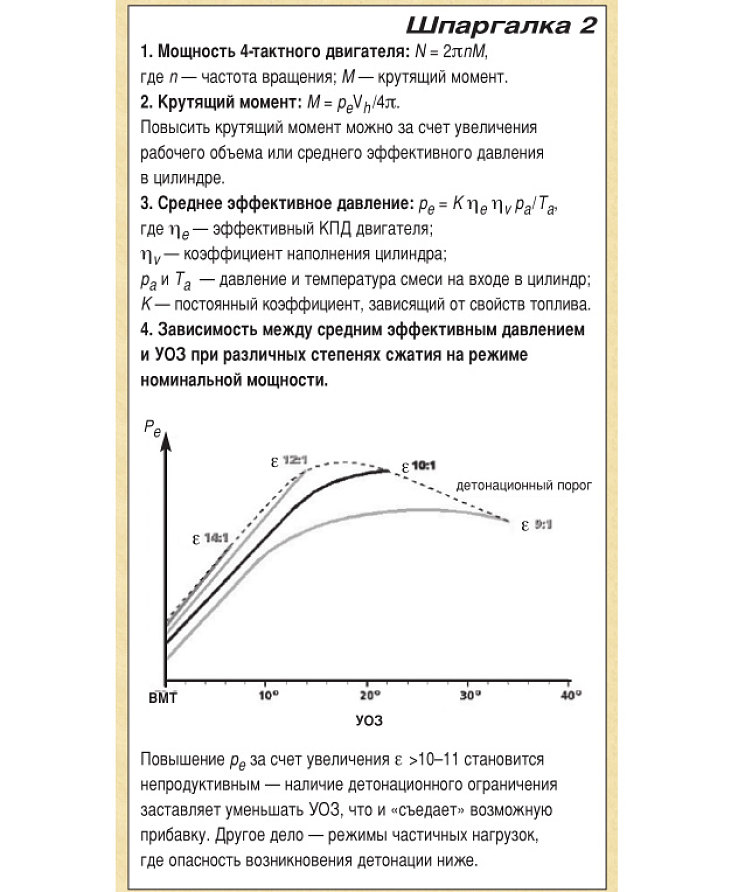

Еще больше уменьшить насосные потери и потери на трение можно, если у компактного мотора прибавка в мощности будет достигаться не за счет повышения частоты вращения коленчатого вала, а вследствие прироста крутящего момента во всем диапазоне оборотов. Этого можно достичь путем увеличения коэффициента наполнения и среднего эффективного давления в цилиндре (см. шпаргалку 2). Таким образом, стратегия «снижения размеров» становится еще более выигрышной, если ее дополнить «даунспидингом».

Нужно отметить, что идея повышения удельных характеристик двигателей ненова. На протяжении всей истории развития автомобильные двигатели постоянно совершенствовались, становились компактнее и мощнее. Другое дело, что сейчас эта тенденция стала приоритетной и появились технологические возможности, позволяющие получить на этом направлении качественный скачок. Стратегии снижения размеров и частоты вращения актуальны как для бензиновых, так и дизельных двигателей, но у искровых моторов потенциал развития в этих направлениях существенно выше. Для достижения намеченных целей в двигателе с искровым зажиганием планируется использовать несколько уже апробированных технологий:

  • полностью регулируемый газораспределительный механизм с четырьмя клапанами на цилиндр (VVA);
  • непосредственный впрыск топлива (GDI);
  • принудительный наддув воздуха (CH).

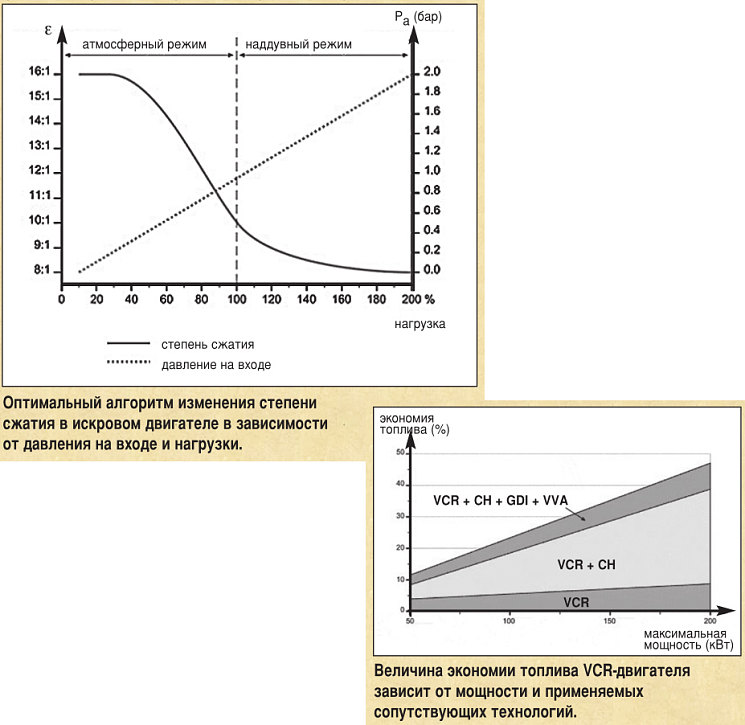

Но ключом к успеху в деле создания компактного, мощного и экономичного бензинового двигателя является технология изменяемой степени сжатия (Variable Compression Ratio, или VCR). Ведь для получения ощутимого прироста литровой мощности потребуется наддув высокого давления. При этом многократно возрастет опасность возникновения детонации на нагрузочных режимах. Чтобы ее избежать, обычно форсированные двигатели с фиксированной степенью сжатия «разжимают» – уменьшают величину ε на несколько единиц (вплоть до 7–8), и она еще более отдаляется от оптимума. Расплатой за это становится неустойчивая работа и прожорливость «разжатого» двигателя на режимах холостого хода и частичных нагрузок. Технология VCR позволит высокофорсированному двигателю работать предельно эффективно на любых режимах. Для этого нужно лишь научиться плавно регулировать ε в диапазоне от 14 до 7. Полный контроль над детонацией в условиях наддува высокого давления даст возможность уменьшить литраж двигателей до 50%, сохранив их мощностные характеристики.

Благодаря гибкому регулированию степени сжатия можно будет воздействовать на параметры физических процессов в двигателе, влияющие на потребление топлива и эмиссию токсичных компонентов:

  • давление и температуру в конце такта сжатия;
  • максимальное давление и температуру сгорания;
  • степень расширения и индикаторный КПД;
  • объем камеры сгорания;
  • температуру отработавших газов.

Вместе с экстремальным «даунсайзингом» это открывает колоссальные возможности экономии энергоресурсов и уменьшения выбросов в атмосферу углекислого газа. Так, по сведениям из разных источников, компактные VCR-двигатели с наддувом будут потреблять топлива на 20–40% меньше в сравнении с традиционными атмосферными моторами эквивалентной мощности. К примеру, экономия топлива двигателя SVC составила около 30%. На такую же величину сократятся и выбросы «парникового газа».

Технология регулируемой степени сжатия позволит использовать различные сценарии управления двигателем, способствующие снижению в выхлопе концентрации токсичных веществ. Например, при пуске холодного двигателя можно будет намеренно уменьшить индикаторный КПД. Вызванное этим повышение температуры отработавших газов ускорит прогрев катализатора и одновременно сократит эмиссию окислов азота. На режиме максимальной мощности VCR-технология позволит уменьшить тепловые нагрузки в камере сгорания и выпускной системе, не прибегая к обычно применяющемуся способу охлаждения – обогащению смеси и связанному с ним повышенному выбросу СО и НС. Такого рода меры позволят обеспечить возрастающие экологические требования к двигателям без усложнения и удорожания систем очистки отработавших газов. По мнению специалистов, благодаря технологии изменяемой степени сжатия искровые моторы смогут нокаутировать дизели и вернуть утраченное лидерство по экономичности и экологии.

Возможность изменения неизменного греет душу тем, кто ратует за использование альтернативных видов топлива. Регулируемая в широких пределах степень сжатия значительно упрощает задачу создания многотопливного двигателя, способного одинаково эффективно работать на бензине, природном газе или спиртобензиновой смеси Е-85, особенно популярной в Швеции и США. Наконец, VCR-технология открывает дорогу для внедрения новых и совершенствования существующих перспективных технологий двигателестроения: использования адаптивного цикла Аткинсона, формирования расслоенных зарядов топливовоздушной смеси, сжигания сверхбедных смесей и ряда других.

Полный перечень потенциальных преимуществ ДВС с регулируемой степенью сжатия этим не исчерпывается, но и упомянутого достаточно, чтобы понять, чем обусловлен интерес большинства автопроизводителей к разработкам в этом направлении.

Просто было на бумаге…

Идея создания ДВС с изменяемой степенью сжатия овладела умами моторостроителей не вчера. Можно сказать, что в последнее время она лишь переживает свое второе рождение. Первое случилось еще на заре XX века, так что идея изменения неизменного ненамного моложе самих двигателей внутреннего сгорания. Примерно к середине прошлого столетия уже были разработаны и запатентованы (в виде схем или конструкций) практически все известные на сегодня способы, позволяющие варьировать степень сжатия в ДВС. Некоторые из предложенных решений в силу разных причин так и остались на бумаге, некоторые были воплощены в железе. Часть из созданных VCR-двигателей была доведена до уровня экспериментальной отработки, и лишь единицы выпускались мелкими сериями и устанавливались на автомобили. Существуют и такие «воплощения», которые уже почти сто лет применяются и будут применяться в ДВС, но не для транспортных целей. Подробнее об этом будет рассказано далее. Вначале посмотрим, в каких направлениях развивалась идея изменения неизменного.

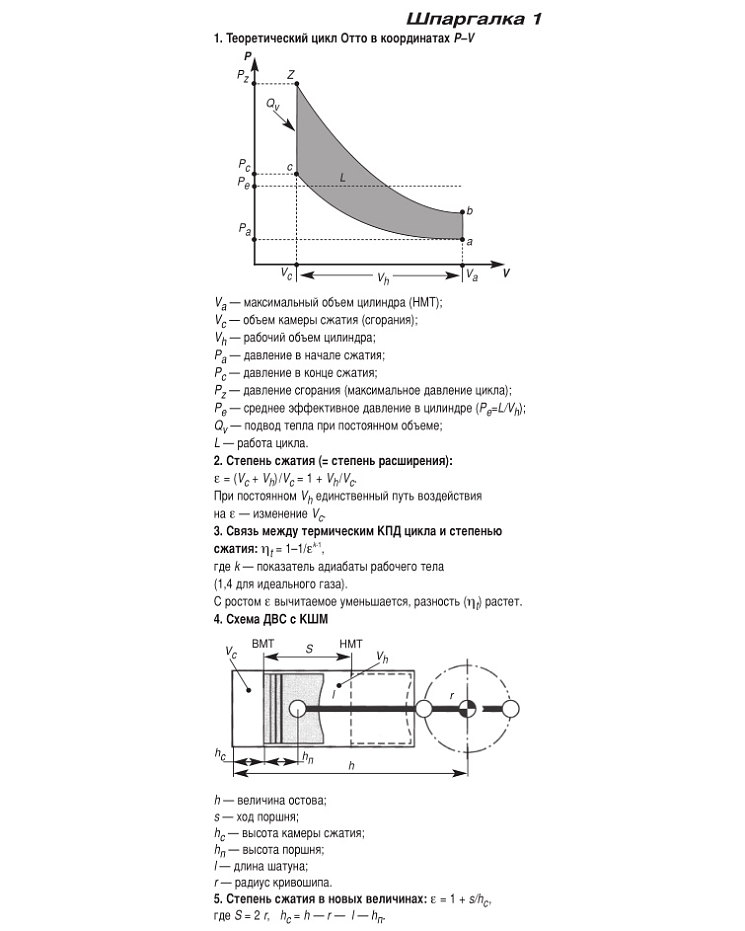

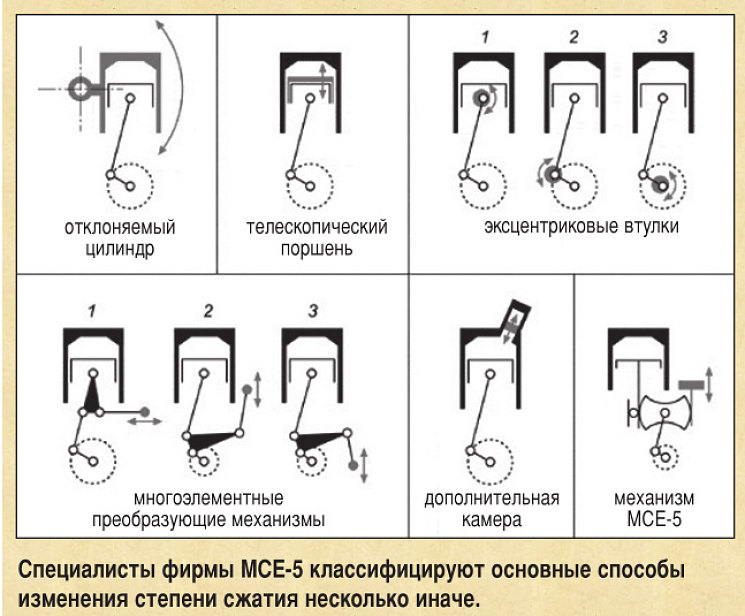

Принципиально определить эти направления несложно. Для этого нужно припомнить, что геометрическая степень сжатия – это отношение максимального и минимального объема цилиндра, когда поршень находится в НМТ и ВМТ соответственно (см. шпаргалку 1). Из приведенного выражения для ε видно, что воздействовать на степень сжатия можно путем изменения объема камеры сжатия (Vc), рабочего объема двигателя (Vh) или обоих параметров одновременно. Причем при постоянном рабочем объеме варьировать степень сжатия можно только за счет объема камеры сжатия. Анализ конструктивной схемы традиционного ДВС с кривошипно-шатунным механизмом (КШМ) дает основные способы воздействия на высоту камеры сжатия (hc):

  1. изменение остова двигателя (расстояния от оси вращения коленвала до свода камеры сжатия);
  2. изменение высоты поршня;
  3. изменение длины шатуна;
  4. изменение радиуса кривошипа.

Важно отметить, что в последнем случае – при изменении радиуса кривошипа – вместе со степенью сжатия будет меняться и рабочий объем двигателя (величина хода поршня). Возможность одновременного воздействия на оба геометрических параметра ДВС весьма заманчива. Особенно если они будут подчиняться обратной зависимости – с увеличением степени сжатия рабочий объем будет уменьшаться, и наоборот. Это позволит, например, уменьшить литраж двигателя на режимах пуска и частичных нагрузок и при этом работать с высоким индикаторным и механическим КПД за счет большой ε и сокращения насосных потерь. С повышением нагрузки и ростом давления наддува двигатель будет «разжиматься» и одновременно «увеличиваться» в размерах. Так можно будет получить и высокую номинальную мощность, и максимальную топливную экономичность в каждой точке нагрузочной характеристики мотора.

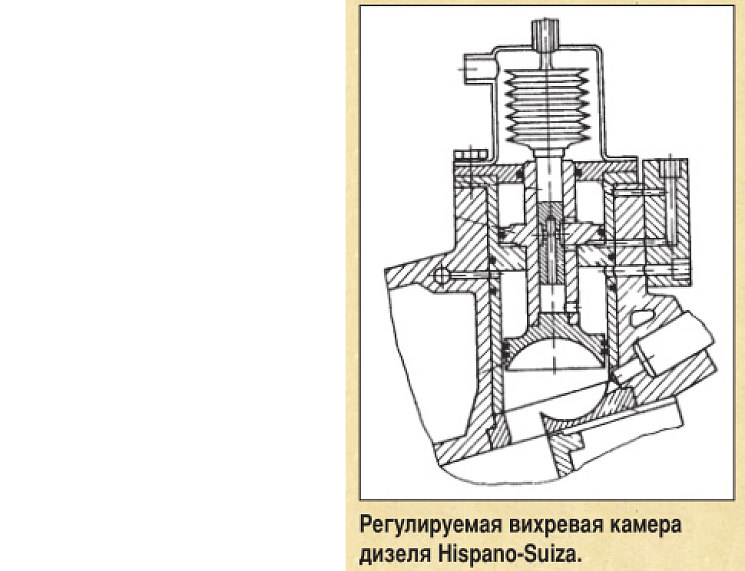

Уменьшать или увеличивать объем камеры сжатия можно не только путем изменения ее высоты. Учтем прочие способы воздействия на величину Vc отдельным, пятым пунктом. Получившийся перечень также не будет полным без еще одного, шестого пункта. Дело в том, что приведенные выше соображения касались двигателей, в которых поступательное движение поршня преобразуется во вращение коленвала с помощью КШМ. В технике известно множество других преобразующих механизмов, в том числе и таких, которые позволяют управлять движением поршней и воздействовать на степень сжатия и рабочий объем. Их использование в конструкции VCR-двигателей также может быть весьма перспективным.

За почти вековой период, прошедший с момента зарождения идеи, инженеры-изобретатели не оставили без внимания ни одно из указанных направлений. Отметим некоторые из достигнутых ими результатов.

Изменение остова двигателя

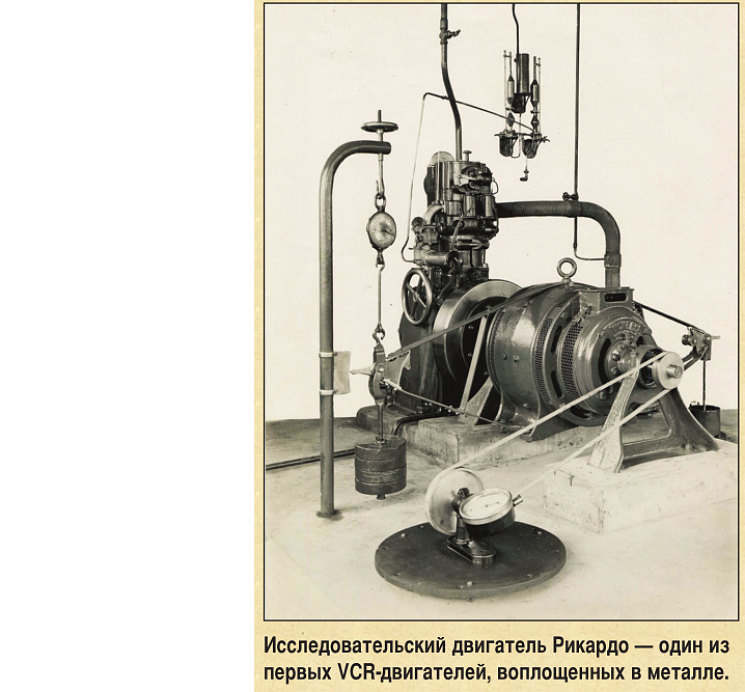

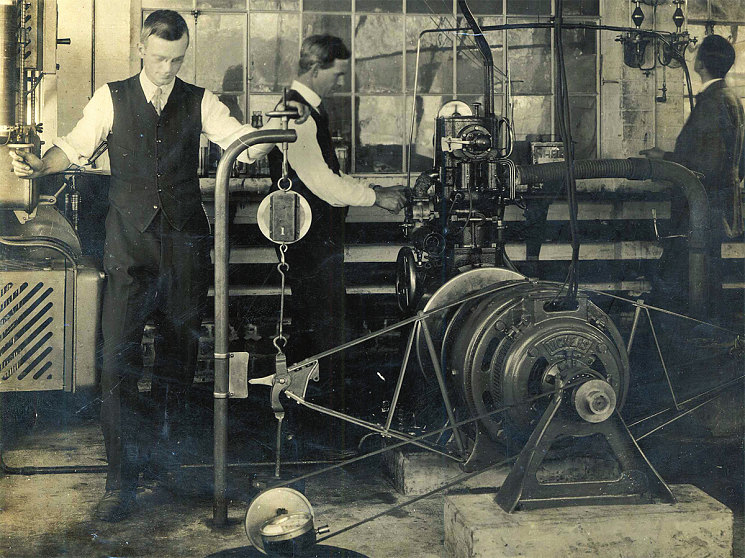

Один из первых VCR-двигателей, устроенных по этому принципу, был создан в 20-е годы прошлого века талантливым британским инженером и исследователем сэром Гарри Рикардо. Сэр Рикардо разработал свой одноцилиндровый мотор с регулируемой степенью сжатия для изучения свойств моторных топлив и явления детонации. Он же впоследствии ввел в обиход понятие октанового числа топлива. В двигателе Рикардо величина остова изменялась за счет перемещения цилиндра и головки блока относительно неподвижных картера и коленчатого вала. Цилиндр соединялся с картером при помощи гайки с трапецеидальной резьбой – перемещение цилиндра достигалось ее поворотом. Изменение расстояния между коленчатым и распределительным валами компенсировалось промежуточным роликом в цепном приводе распредвала. Аналогичную схему имеют большинство двигателей, входящих в состав исследовательских установок, в том числе и самых современных. Их широко используют для изучения всевозможных физических процессов в ДВС. Забегая вперед, скажем, что и в многоцилиндровом SVC-концепте также использован принцип варьирования остова за счет смещения моноблока, включающего цилиндры и ГБЦ.

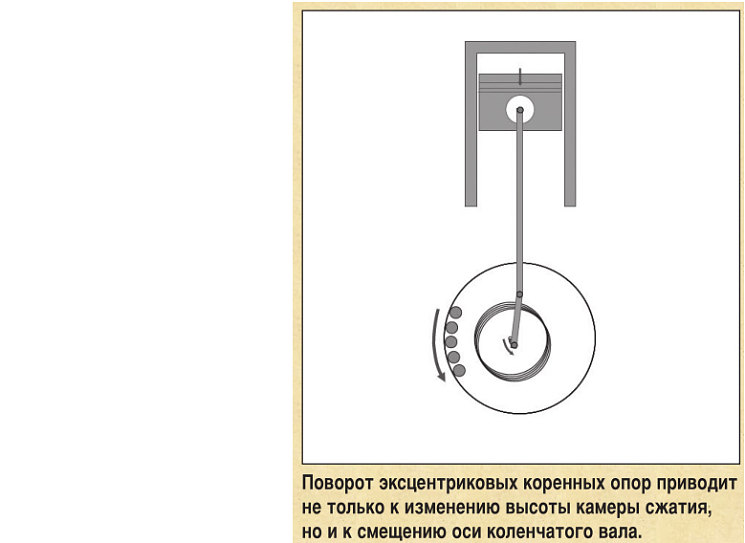

Известно немало схем двигателей, в которых, напротив, коленчатый вал имеет возможность перемещаться относительно цилиндра. В немецком патенте 1968 года описан двигатель Varimax, в котором опоры коленвала вывешены внутри картера на раме. Раму с двух сторон поддерживают вертикальные штанги – с одной стороны неподвижные, с другой – регулируемые. Смещение оси коленчатого вала достигается изменением длины регулируемых штанг. Чаще для перемещения вала предлагается установить его коренные подшипники в эксцентриковые втулки. По такой схеме устроен один из VCR-двигателей, разработанных специа­листами известной исследовательской фирмы из Германии FEV Motorentechnik. Втулки имеют зубчатые венцы, в зацепление с которыми входят шестерни, расположенные на едином валу.

Общий недостаток упомянутых конструкций – снижение жесткости остова двигателя, его «станового хребта», за счет неизбежного использования дополнительных соединений между картером, коленвалом и цилиндром. Механизмы, отвечающие за изменение высоты остова, подвергаются большим нагрузкам от газовых и инерционных сил. Конструкции с подвижным коленчатым валом к тому же страдают от недостаточной жесткости опор и серьезных проблем, связанных с совмещением оси «колена» с осью первичного вала КПП. Таким образом, то, что не является критичным для стационарных лабораторных установок, представляет немалые проблемы на пути создания надежных изделий для транспортных машин.

Изменение высоты поршня

На первый взгляд изменение высоты поршня кажется наиболее привлекательным методом воздействия на степень сжатия. Действительно, в отличие от других этот способ требует минимальных изменений в архитектуре базового двигателя. Конструкция поршня с изменяющейся высотой была предложена в 1952 году Британским научно-исследовательским институтом двигателей. Поршень состоит из двух частей – «тела» с юбкой и подвижной головки, выполненной в виде стакана. Контактная поверхность между телом и головкой уплотнена, во внутреннюю полость между ними по каналам в шатуне подается моторное масло. Изменение его количества приводит к вариации высоты поршня. С увеличением высоты надпоршневой зазор сокращается, степень сжатия растет, и наоборот. Подача масла регулируется с помощью системы клапанов.

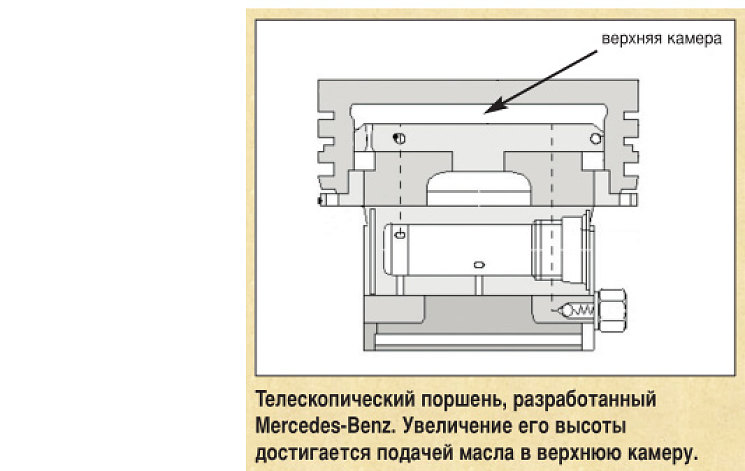

Вслед за британцами в этом же направлении работали двигателисты концернов Ford и Mercedes-Benz и предложили свои варианты «телескопических» поршней. Они отличались несколько иной схемой подачи масла и организацией уплотнения подвижной головки. Поршни использовали в конструкции двигателей, выпускаемых небольшими сериями. Диапазон изменения степени сжатия у разных двигателей был различным. Например, на автомобилях М-В S-класса он составлял 11–14, за счет этого эффективный КПД двигателей возрастал на 5%.

Наиболее заметного успеха в этом направлении достигла американская корпорация Continental. На протяжении ряда лет она выпускала дизель специального назначения AVCR-1100 с регулируемой высотой поршней. Степень сжатия в нем изменялась в пределах от 10 до 22. Увеличение высоты поршня от минимума до максимума происходило за 60–65 циклов или примерно за 3 с, потому что... а вот почему, вы узнаете в декабрьском номере.

Продолжение следует

  • Сергей Самохин
