Диагностика двигателя внутреннего сгорания и трансмиссии по анализу работающего масла

Диагностика двигателя внутреннего сгорания и трансмиссии по анализу работающего масла

В настоящее время анализ смазочных материалов для оценки состояния агрегатов автомобиля широко распространен в странах Европы и США. Становится востребованным он и в России.

Компания «Химмотолог» работает в данной области с 2010 года, и к настоящему времени не только проводит анализ смазочных материалов, но также разрабатывает и производит приборы для экспресс-анализа, с помощью которых можно самостоятельно оценить качество масла и провести диагностику состоя­ния техники. Наши приборы работают по всей России, а также в Белоруссии, Киргизии, Молдавии, Казахстане и Украине.

Масло – это «кровь» автомобиля. Как по анализу крови можно выявить наличие заболеваний, так и по анализу работающего масла можно установить наличие неисправностей в ДВС, КПП, трансмиссии.

По сравнению с другими методами диагностики анализ работающего в двигателе масла имеет ряд существенных преимуществ:

  • диагностику выполняют без разборки и визуального осмотра;
  • неисправности двигателя, трансмиссии, редукторов и др. обнаруживаются на самой ранней стадии возникновения;
  • не требуется доставка диагностической аппаратуры к местам эксплуатации техники или перегон техники на пост диагностирования;
  • анализ дает возможность заменять масло при действительной утрате им работоспособности, а не по величине пробега или мото-часам;
  • анализ позволяет получить большой объем информации при небольшой трудоемкости его выполнения.

Несмотря на свою простоту, анализ масла имеет достаточно высокую точность: при разборке и ремонте двигателей предполагаемые неисправности подтверждаются в 95% случаев. Экономическая эффективность диагностирования дизелей по анализам масла очень высока. Эксплуатационные расходы автопредприятий снижаются в среднем на 25%. Снижение затрат в первую очередь обусловлено уменьшением расходов на закупку запасных частей и проведение ремонтных работ, минимизацией потерь, связанных с вынужденным простоем автомобилей. Дополнительную экономию дает уменьшение расхода масла и топлива, так как масло заменяют по фактической необходимости, а своевременное устранение неисправностей двигателя позволяет избавиться от обусловленного ими перерасхода топлива.

Существуют лаборатории, специализирующиеся на анализе горюче-смазочных материалов, например, в Великобритании через одну из таких компаний проходит более 70 тыс. образцов масла в год.

Более половины из 482 парков грузовых автомобилей в США с количеством транспортных единиц десять и более осуществляют анализ масла. Половина из них прибегают к услугам независимых лабораторий, треть парков сотрудничают с лабораториями фирм, поставляющих им масла, 20% парков проводят анализ сами с помощью специальных лабораторных комплектов (из них 60% закупили эти комплекты сами, остальным паркам они были предоставлены поставщиком масла).

Многие производители моторных масел в качестве безвозмездной сервисной услуги проводят анализы работавшего масла покупателям своей продукции. Такая практика уже много лет имеет место в разных странах.

Основным преимуществом диагностики по анализу работающего масла является простота ее проведения: не требуется разбирать соответствующий агрегат или выводить автомобиль из эксплуатации. Таким образом, можно чаще проводить диагностику, что дает возможность выявлять дефекты в технике на ранней стадии, и тем самым уменьшить затраты на техническое обслуживание и покупку запасных частей.

Масло не только служит источником информации, но и само является «жидкой деталью». К нему применимы понятия надежности и работоспособности, оно, так же как и любая другая деталь, может «выйти из строя» и перестать выполнять свои функции.

Указанные в инструкциях по эксплуатации двигателей и правилах технического обслуживания сроки смены масел определены по результатам испытаний. Стендовыми и эксплуатационными испытаниями заводов-изготовителей установлена наработка, в течение которой не будет значительного нагарообразования и износа, двигатель работает надежно с гарантированным ресурсом.

Но эти условия почти всегда отличаются от реальных. В эксплуатации качество топлива может быть лучше или хуже используемого при испытаниях, неодинаково и техническое состоя­ние двигателей. Сроки же смены установлены заводами для новых двигателей. В процессе эксплуатации существенно меняются нагрузки, от величины которых заметно зависит долговечность двигателя. Можно назвать еще множество факторов, влияющих на срок смены масел и ресурс техники, но все они не учитываются при регламентной замене масла.

В случае замены масла по пробегу возможны следующие ситуации: во-первых, замена масла, еще не выработавшего свой ресурс; во-вторых, работа двигателя на масле, эксплуатационные свойства которого недопустимо ухудшены. В первом случае повышается стоимость эксплуатации, во втором – снижается надежность работы двигателя. И то и другое экономически невыгодно. Эту проблему также может решить анализ работающего масла.

Для проведения анализа работавшего масла необязательно отправлять его в лабораторию, существует возможность определения показателей масла с помощью специальных приборов.

Рассмотрим основные показатели качества масла.

Вязкость

Вязкость – один из главных показателей качества масла. По изменению вязкости масла можно установить наличие в нем примесей. Например, снижение вязкости говорит о попадании в масло топлива, что, в свою очередь, может являться следствием неисправности топливной системы. Увеличение вязкости указывает на окисление масла вследствие наличия в масле охлаждающей жидкости, воды (что является следствием трещин в головке блока цилиндров или протекания уплотнительной прокладки), частиц износа (в результате износа деталей двигателя), перегрева масла (при неэффективной работе системы охлаждения).

Специально для определения вязкости в компании «Химмотолог» разработан вискозиметр В‑200 (рис. 1, 2). Его основные преимущества – компактность, универсальность, простота использования. Мини-термостат в составе прибора позволяет без использования дополнительного оборудования нагревать образец до нужной температуры (для моторных масел вязкость определяют при 40 и при 100 °C).

Рис. 1. Вискозиметр В-200
Рис. 1. Вискозиметр В-200

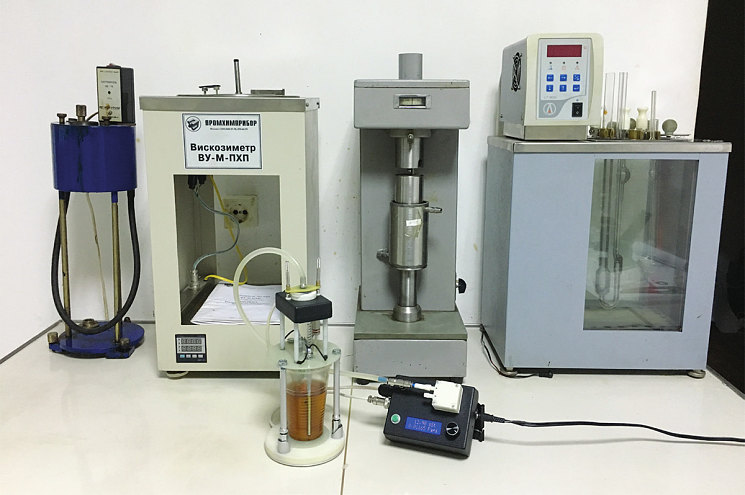

Рис. 2. Универсальный вискозиметр В-200 заменяет набор громоздких лабораторных
вискозиметров
Рис. 2. Универсальный вискозиметр В-200 заменяет набор громоздких лабораторных вискозиметров

Диэлектрическая проницаемость

Диэлектрическая проницаемость, хотя и не регламентируется стандартами на масла, может дать большое количество информации. Мы разработали анализатор нефтепродуктов (рис. 3) – прибор, который на основании измерения одного этого показателя может многое сказать о масле. Время измерения диэлектрической проницаемости составляет 1…5 минут, для проведения измерений требуется всего 3 мл исследуемого продукта.

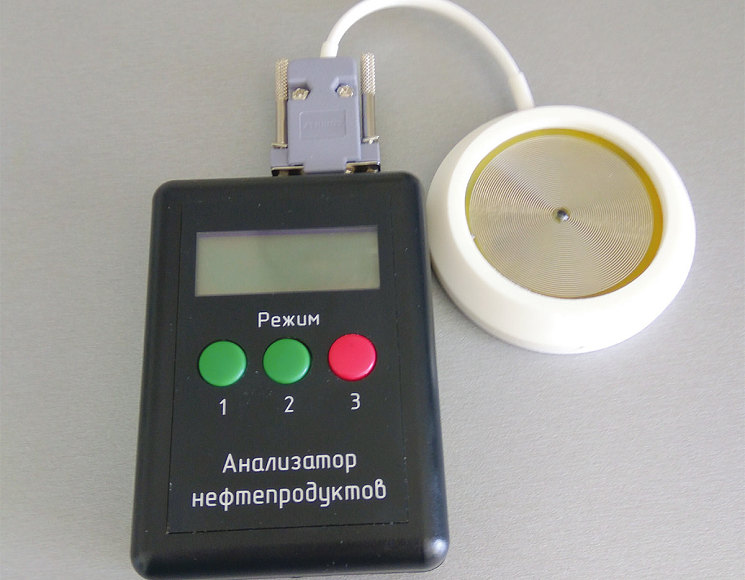

Рис. 3. Анализатор нефтепродуктов
Рис. 3. Анализатор нефтепродуктов

Анализатор нефтепродуктов позволяет:

– определить содержание в масле воды или охлаждающей жидкости;

– выявить природу базового масла (минеральное, полусинтетическое, синтетическое) – это полезно при покупке масла, чтобы обезопасить себя от контрафактной продукции;

– определить ресурс работающего в двигателе масла и степень истощения пакета присадок.

Продукты износа

Главной особенностью определения содержания частиц износа является то, что этот показатель является непосредственной характеристикой состояния узлов трения в двигателе.

Для определения этого показателя качества в ООО «Химмотолог» был разработан датчик скорости износа (рис. 4) – прибор, который в режиме реального времени следит за температурой и содержанием частиц износа в различных агрегатах автомобиля: двигателе, коробке передач, трансмиссии, раздаточной коробке. Данные с датчиков с помощью Bluetooth передаются на телефон или планшет, где владелец может увидеть данные по текущему состоянию узлов трения, графики концентрации частиц износа в зависимости от времени, прогноз и рекомендации по срокам замены смазки и проведению ремонтных работ.

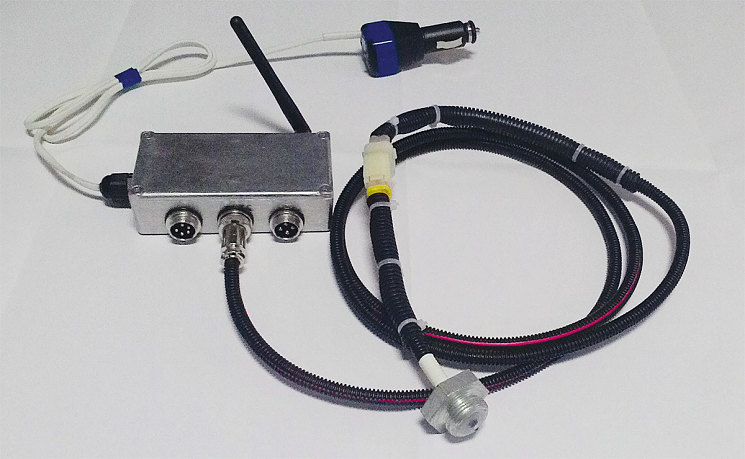

Рис. 4. Датчик скорости износа
Рис. 4. Датчик скорости износа

Датчик скорости износа доказал свою эффективность уже при прохождении эксплуатационных испытаний. Для испытаний была выбрана «Газель Бизнес», датчики были установлены в ДВС, в раздаточной коробке, в заднем мосту. Однажды, после поездки по проселочной дороге в слякоть, датчик, установленный в раздаточной коробке, начал показывать увеличение скорости износа в 4 раза. Масло из коробки было слито, и проведен его более тщательный анализ. Оказалось, что повышение износа было вызвано попаданием в раздаточную коробку воды. После замены масла интенсивность износа вернулась к прежнему уровню (рис. 5).

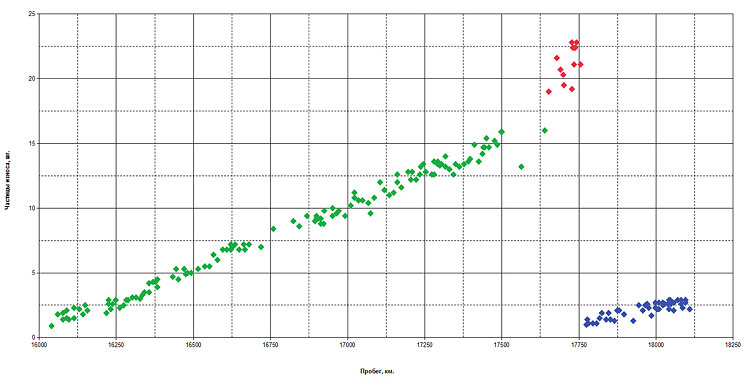

Рис. 5. График износа раздаточной коробки автомобиля «ГАЗель Бизнес»
Рис. 5. График износа раздаточной коробки автомобиля «ГАЗель Бизнес»

Если обратиться в специализированную лабораторию, анализ работавшего масла может дать еще больше информации: спектральный анализ позволяет установить конкретную группу деталей, которая подверглась износу, а также оценить степень деградации пакета присадок.

Таким образом, в настоящее время диагностика техники по анализу работавшего масла – простой и информативный способ оценить состояние автомобиля.

Ришат Нигматуллин, директор ООО «Химмотолог», д-р техн. наук, профессор
